UM |
|
codice |
descrizione + Marca + Modelli + Rif. Originale |
Disegno |
|
NR |
8 |

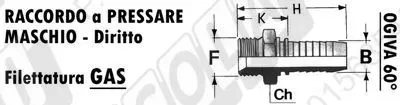

76.260 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil. 1/4" - Ch. 19 - K=27 - H=55 (dettagli) |
|
|
NR |
6 |
76.261 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil. 3/8" - Ch. 22 - K=27 - H=55 (dettagli) |
|
NR |
2 |
76.262 | RACCORDO a Press. Diritto MASCHIO x Tubo 5/16" (B=ø 7,9) - Fil. 1/4" - Ch. 19 - K=24 - H=52 (dettagli) |
|
NR |
8 |
76.263 | RACCORDO a Press. Diritto MASCHIO x Tubo 5/16" (B=ø 7,9) - Fil. 3/8" - Ch. 22 - K=29 - H=57 (dettagli) |
|
NR |
6 |
76.264 | RACCORDO a Press. Diritto MASCHIO x Tubo 5/16" (B=ø 7,9) - Fil. 1/2" - Ch. 27 - K=32 - H=60 (dettagli) |
|
NR |
12 |
76.265 | RACCORDO a Press. Diritto MASCHIO x Tubo 3/8" (B=ø 9,5) - Fil. 3/8" - Ch. 22 - K=27 - H=58 (dettagli) |
|
NR |
12 |
76.266 | RACCORDO a Press. Diritto MASCHIO x Tubo 3/8" (B=ø 9,5) - Fil. 1/2" - Ch. 27 - K=32,0 H=62 (dettagli) |
|
NR |
2 |
76.267 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil. 3/8" - Ch. 22 - K=27 - H=60 (dettagli) |
|
NR |
12 |
76.268 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil. 1/2" - Ch. 27 - K=33 H=66 (dettagli) |
|
NR |
2 |
76.269 | RACCORDO a Press. Diritto MASCHIO x Tubo 5/8" (B=ø15,9) - Fil. 3/4" - Ch. 32 - K=33,5 H=69 (dettagli) |
|
NR |
6 |
76.270 | RACCORDO a Press. Diritto MASCHIO x Tubo 3/4" (B=ø19,0) - Fil. 3/4" - Ch. 32 - K=37 - H=78 (dettagli) |
|
NR |
4 |
76.271 | RACCORDO a Press. Diritto MASCHIO x Tubo 1" (B=ø25,4) - Fil. 1" - Ch. 38 - K=40 - H=95 (dettagli) |
|
NR |
4 |

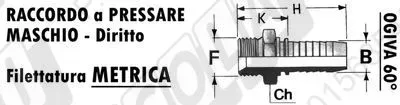

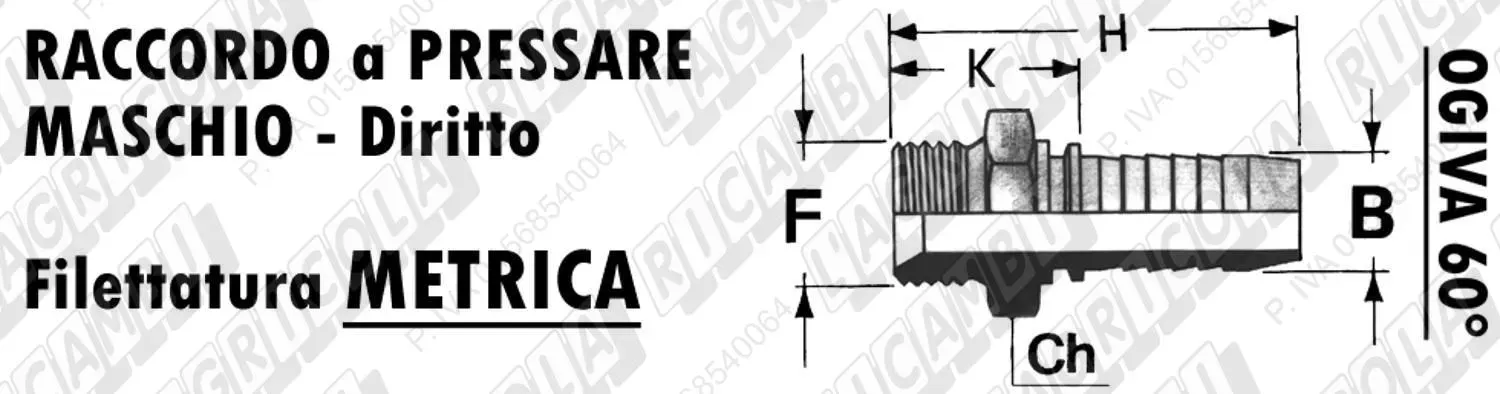

76.280 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil.14x1,5 Ch. 19 - K=25 - H=53 (dettagli) |
|
|
NR |
2 |
76.281 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil.18x1,5 Ch. 24 - K=28 - H=56 (dettagli) |
|
NR |
2 |
76.282 | RACCORDO a Press. Diritto MASCHIO x Tubo 5/16" (B=ø 7,9) - Fil.16x1,5 Ch. 22 - K=27 - H=55 (dettagli) |
|
NR |
4 |
76.283 | RACCORDO a Press. Diritto MASCHIO x Tubo 3/8" (B=ø 9,5) - Fil.18x1,5 Ch. 24 - K=28 - H=58 (dettagli) |
|
NR |
4 |
76.284 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil.18x1,5 Ch. 24 - K=34 H=65 (dettagli) |
|
NR |
4 |
76.285 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil.22x1,5 Ch. 27 - K=29,5 H=61,5 (dettagli) |
|
NR |
4 |

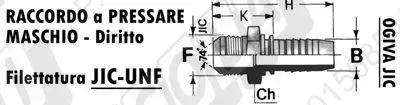

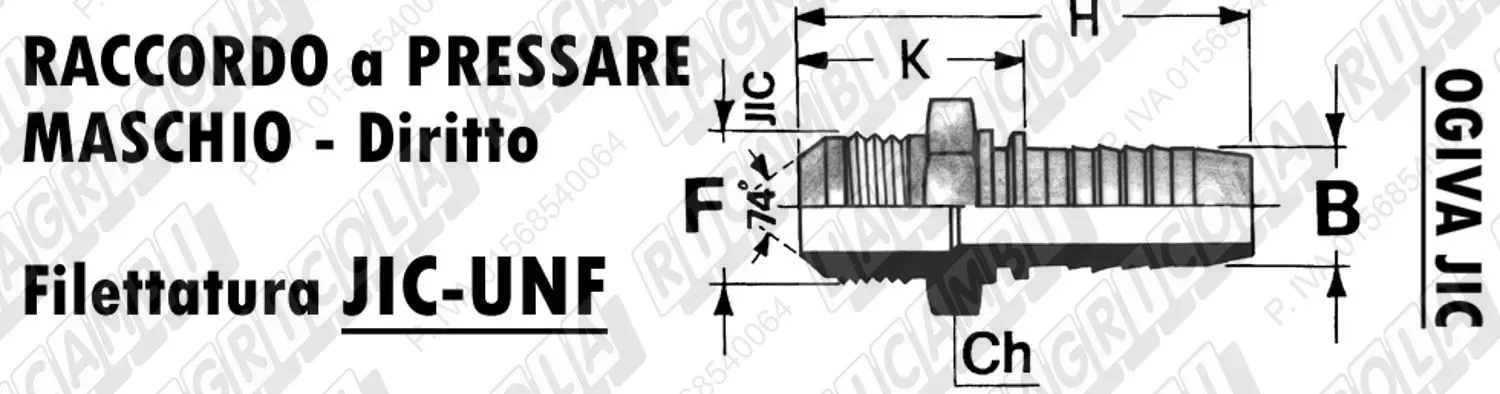

76.300 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil. 7/16" JIC Ch.14 - K=26 H=54 (dettagli) |
|
|
NR |
4 |
76.301 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil. 1/2" JIC Ch.14 - K=26 H=54 (dettagli) |
|
NR |
8 |
76.302 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil. 9/16" JIC Ch.15 - K=27 H=55 (dettagli) |
|
NR |
4 |
76.304 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil. 9/16" JIC Ch.15 - K=28 H=58 (dettagli) |
|
NR |
12 |
76.305 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil. 3/4" JIC Ch.19 - K=30 H=60 (dettagli) |
|
NR |
4 |
76.306 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil. 7/8" JIC Ch.25 - K=33 H=63,5 (dettagli) |
|
NR |
4 |
76.307 | RACCORDO a Press. Diritto MASCHIO Tubo 1/2" (B=ø12,7) - Fil. 3/4" JIC Ch.19 - K=30 H=62 (dettagli) |
|
NR |
10 |
76.308 | RACCORDO a Press. Diritto MASCHIO Tubo 1/2" (B=ø12,7) - Fil. 7/8" JIC Ch.24 - K=35 H=68 (dettagli) |
|
NR |
2 |
76.309 | RACCORDO a Press. Diritto MASCHIO Tubo 5/8" (B=ø15,9) - Fil.1"1/16JIC Ch.27 - K=38,5 H=73 (dettagli) |
|
NR |
6 |
76.310 | RACCORDO a Press. Diritto MASCHIO Tubo 3/4" (B=ø19,0) - Fil.1"1/16JIC Ch.27 - K=40 H=79,5 (dettagli) |
|
NR |
2 |
76.311 | RACCORDO a Press. Diritto MASCHIO Tubo 3/4" (B=ø19,0) - Fil.1"5/16JIC Ch.36 - K=42 H=83 (dettagli) |
|
NR |
2 |
76.313 | RACCORDO a Press. Diritto MASCHIO Tubo 1" (B=ø25,4) - Fil. 1"5/8 JIC Ch.46 - K=45 H=98,5 (dettagli) |
|
NR |
2 |

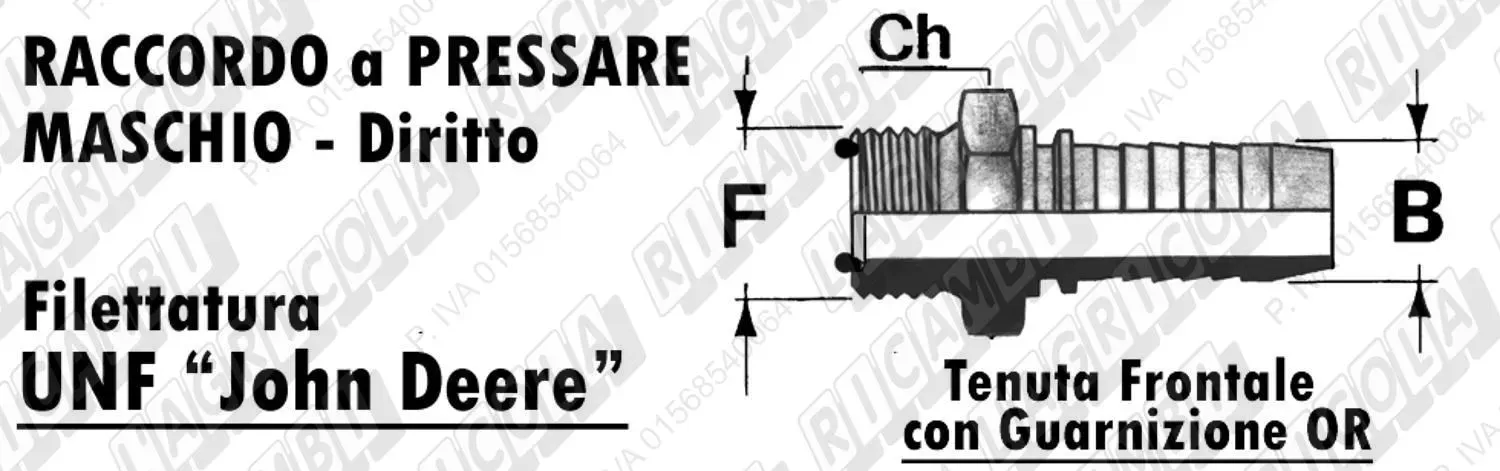

76.316 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil. 9/16" UNF (18 Fil.x1") Ch. 17 (dettagli) |
|
|
NR |
2 |
76.317 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/4" (B=ø 6,4) - Fil. 11/16" UNF (16 Fil.x1") Ch. 19 (dettagli) |
|
NR |
2 |
76.317-A | RACCORDO a Press. Diritto MASCHIO x Tubo 3/8" (B=ø 9,5) - Fil. 11/16" UNF (16 Fil.x1") Ch. 19 (dettagli) |
|
NR |
2 |
76.318 | RACCORDO a Press. Diritto MASCHIO x Tubo 3/8" (B=ø 9,5) - Fil. 13/16" UNF (16 Fil.x1") Ch. 22 (dettagli) |
|
NR |
2 |
76.318-A | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil. 13/16" UNF (16 Fil.x1") Ch. 22 (dettagli) |
|
NR |
2 |
76.319 | RACCORDO a Press. Diritto MASCHIO x Tubo 1/2" (B=ø12,7) - Fil. 1" UNF (14 Fil.x1") Ch. 27 (dettagli) |
|
NR |
2 |
76.319-A | RACCORDO a Press. Diritto MASCHIO x Tubo 5/8" (B=ø15,9) - Fil. 1" UNF (14 Fil.x1") Ch. 27 (dettagli) |
|
NR |
4 |

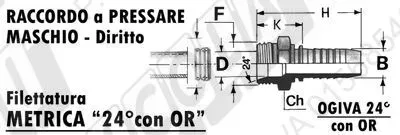

76.320 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.14x1,5 (D= 6) Ch. 15 K=24 H=52 (dettagli) |
|
|
NR |
8 |
76.321 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.14x1,5 (D= 8) Ch. 15 K=22 H=50 (dettagli) |
|
NR |
4 |
76.322 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.16x1,5 (D= 8) Ch. 17 K=24,5 H=52 (dettagli) |
|
NR |
8 |
76.323 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.16x1,5 (D=10) Ch. 17 K=25 H=52 (dettagli) |
|
NR |
8 |
76.324 | RACCORDO a Press. Diritto MASCHIO Tubo 5/16"(B=ø 7,9) - Fil.16x1,5 (D=10) Ch. 17 K=25 H=52 (dettagli) |
|
NR |
4 |
76.325 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil.16x1,5 (D=10) Ch. 17 K=25 H=55 (dettagli) |
|
NR |
4 |
76.326 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.18x1,5 (D=10) Ch. 19 K=25 H=53 (dettagli) |
|
NR |
4 |
76.327 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil.18x1,5 (D=10) Ch. 19 K=25 H=55 (dettagli) |
|
NR |
4 |
76.328 | RACCORDO a Press. Diritto MASCHIO Tubo 1/4" (B=ø 6,4) - Fil.18x1,5 (D=12) Ch. 19 K=24 H=52 (dettagli) |
|
NR |
4 |
76.329 | RACCORDO a Press. Diritto MASCHIO Tubo 5/16"(B=ø 7,9) - Fil.18x1,5 (D=12) Ch. 19 K=24 H=52 (dettagli) |
|
NR |
8 |
76.330 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil.18x1,5 (D=12) Ch. 19 K=26 H=55 (dettagli) |
|
NR |
4 |
76.331 | RACCORDO a Press. Diritto MASCHIO Tubo 5/16"(B=ø 7,9) - Fil.20x1,5 (D=12) Ch. 22 K=27 H=55 (dettagli) |
|
NR |
4 |
76.332 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil.20x1,5 (D=12) Ch. 22 K=27 H=57 (dettagli) |
|
NR |
4 |
76.333 | RACCORDO a Press. Diritto MASCHIO Tubo 3/8" (B=ø 9,5) - Fil.22x1,5 (D=14) Ch. 24 K=29 H=59 (dettagli) |
|
NR |
8 |
76.334 | RACCORDO a Press. Diritto MASCHIO Tubo 1/2" (B=ø12,7) - Fil.22x1,5 (D=15) Ch. 24 K=27,5 H=60 (dettagli) |
|
NR |
2 |
76.335 | RACCORDO a Press. Diritto MASCHIO Tubo 1/2" (B=ø12,7) - Fil.24x1,5 (D=16) Ch. 27 K=31 H=64 (dettagli) |
|
NR |
2 |
76.336 | RACCORDO a Press. Diritto MASCHIO Tubo 1/2" (B=ø12,7) - Fil.26x1,5 (D=18) Ch. 27 K=28 H=60 (dettagli) |
|
NR |
2 |
76.337 | RACCORDO a Press. Diritto MASCHIO Tubo 5/8" (B=ø15,9) - Fil.26x1,5 (D=18) Ch. 27 K=28 H=63 (dettagli) |
|
NR |
2 |
76.338 | RACCORDO a Press. Diritto MASCHIO Tubo 5/8" (B=ø15,9) - Fil.30x2 (D=20) Ch. 32 K=32,5 H=67 (dettagli) |
|
NR |
2 |
76.339 | RACCORDO a Press. Diritto MASCHIO Tubo 3/4" (B=ø19,0) - Fil.30x2 (D=20) Ch. 32 K=34 H=74 (dettagli) |
|
NR |
2 |
76.340 | RACCORDO a Press. Diritto MASCHIO Tubo 3/4" (B=ø19,0) - Fil.30x2 (D=22) Ch. 32 K=32 H=72 (dettagli) |
|
NR |
2 |
76.341 | RACCORDO a Press. Diritto MASCHIO Tubo 3/4" (B=ø19,0) - Fil.36x2 (D=25) Ch. 38 K=37 H=77 (dettagli) |
|
NR |
2 |
76.342 | RACCORDO a Press. Diritto MASCHIO Tubo 1" (B=ø25,4) - Fil.42x2 (D=30) Ch. 46 K=42 H=96 (dettagli) |
